QB2雙口排氣閥產品概述
QB2雙口排氣閥是一種雙口浮球式進排氣閥，其當需要排出管道內的氣體時，只需逆時針?lè)较蛐D(zhuǎn)閥桿，使閥桿帶動閥瓣上升，這時管內的空氣在水壓強作用下進入閥腔內，并從排氣孔排出，隨之管內的水充滿體腔內，使浮球在水的浮力作用下，向上浮起將排氣孔堵住，達到自行密封。而在供水管道正常輸水時，水中的空氣在壓強的作用下，會不斷排入閥的體腔上部，迫使浮球下降，離開原來密封位置，這時空氣又從排氣孔排出，隨之，浮球又恢復到原來位置自密封，因此，該閥在正常工作時始終是開著的，浮球不斷重復上述動作，空氣不斷排出，只有當需要檢修或清掃體腔時，才會順時針轉動閥桿將閥門關閉。
QB2雙口排氣閥特別適合大流量排氣，但不適宜連續排出小流量氣體的工況場合，其主要安裝在工作介質為清水的給水管道上，作為排除管內氣體的裝置，以提高輸水設備的效率和保護管線不致變形或破裂。
QB2雙口排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 填料壓蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
5 | 密 封 圈 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
6 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
7 | 閥 瓣 | 304 | 304 | 304 | 316 | 316L |
QB2雙口排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 清水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
QB2雙口排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸 | |||||
L | H | D | D1 | D2 | Z-?d | ||
1.0 | 50 | 325 | 315 | 160 | 125 | 100 | 4-18 |
80 | 325 | 315 | 195 | 160 | 135 | 4-18 | |
100 | 360 | 315 | 215 | 180 | 155 | 8-18 | |
125 | 475 | 315 | 245 | 210 | 185 | 8-18 | |
150 | 475 | 380 | 280 | 240 | 210 | 8-23 | |
200 | 580 | 420 | 335 | 295 | 265 | 8-23 | |
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||

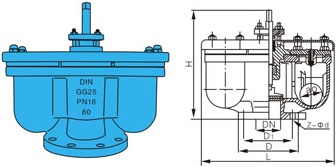

QB2雙口排氣閥結構圖
目前使用的排氣閥主要有三種：微量排氣閥、高速排氣/吸氣閥、復合式排氣閥。視其功能的不同，在安裝時應按相關的規范要求作合理選擇。在局部最高點應安裝復合式排氣閥；長距離水平管段、長距離無折點下降管段宜安裝復合式排氣閥或微量排氣閥；下降坡度變大點、上升坡度變小點宜安裝微量排氣閥；需要真空保護時，應選用復合式排氣閥；長距離無折點上升管段可選用高速排氣吸氣閥或復合式排氣閥。
