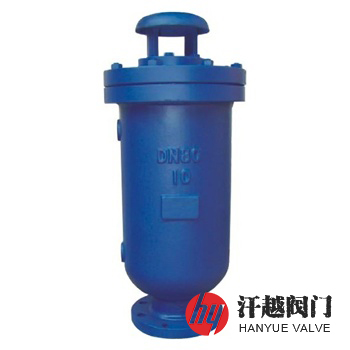

污水復合式排氣閥產品概述
SCARX污水復合式排氣閥是一種用于污水排送管道上吸排氣的閥門，其閥體為圓桶狀，下半部呈倒錐體，有利于氣液分離，該閥支點柱與杠桿、浮球與杠桿均鉸接，杠桿圍繞支點柱擺動，浮球繞杠桿端部擺動。本產品在管內開始注水時，塞頭停留在開啟位置，管路中的污水經底部進口進入閥體，污水液面上升，使浮球帶動杠桿上舉，杠桿上的頂塞推動塞頭至關閉位置，在此過程中氣體隨液面上升而排出。
SCARX污水復合式排氣閥在管內水正常輸送時，管道內氣體不斷聚集，當積累至相當程度，閥內氣壓上升，把液面推向下方，浮球隨液面下沉，拉動杠桿、頂塞下降，使小排氣口打開，氣體逸出，氣、液壓力重新平衡，又將小排氣口關閉，如此周而復始地進行著。當出現停泵或管道破損時，管道內壓力突然下降，浮球連同杠桿、塞頭下降，大小排氣口開啟，外界空氣高速進入管道，保護管線免受破壞。
污水復合式排氣閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 排 氣 罩 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 活 塞 | 304 | 304 | 304 | 316 | 316L |
5 | 頂 塞 | 304+NBR | 304+NBR | 304+NBR | 316+NBR | 316L+NBR |
6 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
7 | 墊 圈 環 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 杠 桿 架 | 304 | 304 | 304 | 316 | 316L |
9 | 杠 桿 | 304 | 304 | 304 | 316 | 316L |
污水復合式排氣閥性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
檢驗試驗 | GB/T 13927-2008、API 598-2016 | ||||
適用介質 | 污水、原水或物理化學性質類似于水的其他液體 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
污水復合式排氣閥外形尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
H | D | D1 | D2 | Z-?d | ||
1.0 | 50 | 495 | 160 | 125 | 100 | 4-18 |
80 | 600 | 195 | 160 | 135 | 4-18 | |
100 | 760 | 215 | 180 | 155 | 8-18 | |
150 | 860 | 280 | 240 | 210 | 8-23 | |
200 | 1010 | 335 | 295 | 265 | 8-23 | |
250 | 1210 | 390 | 350 | 320 | 12-23 | |
表中只列出了部分JB/T 82.1標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | ||||||

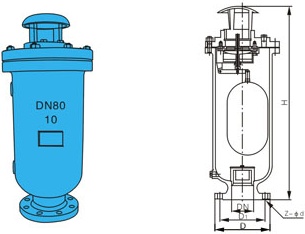

污水復合式排氣閥結構圖
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、法蘭標準及法蘭密封面形式等，本產品是為污水排送惡劣工況而設計的，也可用于清水及其它液體介質的輸送管路。
