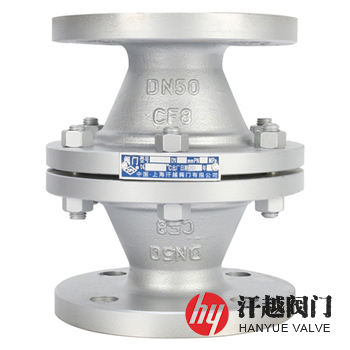

GZW-I不銹鋼管道阻火器產品概述
GZW-I不銹鋼管道阻火器是一種主要由外殼、阻火芯、密封件及緊固件等零部件構成，適用于阻止可燃氣體的燃燒火焰通過，并能夠承受一定時間的火焰燃燒高溫的阻火器，其殼體和阻火芯采用不銹鋼制造，它的性能符合相關標準的規定，也可采用機械強度和耐腐蝕性滿足用戶要求的其他金屬材料。該裝置的阻火層是由不同尺寸的波紋板和平板相互疊加并卷制成圓柱形，其阻火器通道的存在形式為正三角形或者是等腰三角形，其通道大小根據需求較大火焰速度進行改變，具有阻火范圍寬、承受時間長、易于清洗等特點。本產品一般安裝在各類易燃易爆物質輸送管道的各個部分，當可燃物因為意外點燃時，可以有效地防止燃燒火焰的擴張與火焰在整個循環運輸系統中的傳播，另一方面也可以設置在火焰燃燒的管道出口用以預防火焰因為內外壓差不等而回火，用來保證工業或者民用管線安全穩定的運行。
GZW-I不銹鋼管道阻火器部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 上 殼 體 | CF8 | CF3 | CF8M | CF3M |
2 | 下 殼 體 | CF8 | CF3 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304L | 316 | 316L |
4 | 密 封 墊 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 06Cr19Ni10 | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
GZW-I不銹鋼管道阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
液體高壓密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
氣體低壓密封試驗壓力(MPa) | 0.66 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 13347-2010 石油氣體管道阻火器 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗試驗 | GB/T 13347-2010 石油氣體管道阻火器 | |||
工作壓力 | 0.08MPa ~ 0.16MPa | |||
GZW-I不銹鋼管道阻火器外型尺寸
公稱壓力 PN(MPa) | 公稱通徑 DN(mm) | PN10結構尺寸 | PN16結構尺寸 | ||
DL | L | DL | L | ||
1.0 ~ 1.6 | 15 | 125 | 142 | 125 | 142 |
20 | 125 | 142 | 125 | 142 | |
25 | 130 | 155 | 130 | 155 | |
32 | 150 | 168 | 150 | 168 | |
40 | 170 | 180 | 170 | 180 | |
50 | 190 | 200 | 190 | 200 | |
65 | 205 | 210 | 205 | 210 | |
80 | 220 | 220 | 220 | 220 | |
100 | 240 | 240 | 240 | 240 | |
125 | 280 | 260 | 280 | 260 | |
150 | 310 | 265 | 330 | 285 | |
200 | 360 | 285 | 380 | 325 | |
250 | 430 | 315 | 450 | 365 | |
300 | 495 | 370 | 520 | 400 | |
350 | 585 | 400 | 595 | 420 | |
400 | 635 | 430 | 645 | 450 | |
450 | 690 | 450 | 710 | 480 | |
500 | 750 | 490 | 780 | 520 | |
600 | 860 | 520 | 895 | 550 | |
注：如需4層阻火芯L則要加長45mm | |||||
GZW-I不銹鋼管道阻火器結構圖
如果你需已訂購我廠管道阻火器產品，為了確保阻火器的性能達到使用目的，在安裝時，阻火器上的流向標記必須與介質流向一致；每隔半年應檢查一次，檢查阻火層是否有堵塞、變形或腐蝕等缺陷，被堵塞的阻火層應清洗干凈，保證每個孔眼暢通，對于變形或腐蝕的阻火層應更換；清洗阻火器芯件時，應采用高壓蒸汽、非腐蝕性溶劑或壓縮空氣吹掃，不得采用鋒利的硬件刷洗。
