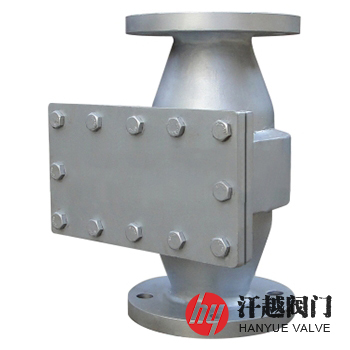

ZGB-II抽屜式阻火器產品概述
抽屜式阻火器是一種安裝在各類油品或化工物料的儲罐上，用于阻止傳播火焰爆燃或爆轟通過的安全設備，主要由阻火芯、殼體、側蓋及附件構成。其殼體內設有抽屜，阻火芯放置在抽屜內，并通過螺栓螺母將側蓋與殼體開口處的邊沿連接起來。當需要檢查、清洗阻火芯時，只需打開側蓋，就可以很容易地取出或裝入阻火芯，實現在線清洗、更換等工作，給使用帶來很大方便。本產品適用于儲存閃點低于60℃的石油化工產品，如汽油、煤油、輕柴油、原油及苯、甲苯等。
抽屜式阻火器阻火芯所選用的波紋板為散熱性能好、熔點高、耐腐性高、導熱系數大的金屬材料，這種波紋板的波紋為直通式鋸齒形，氣體通過時不用改變方向，流通阻力小。其殼體可根據需要設置測壓接口，平時用螺塞將其堵死，使用時擰下螺塞，裝上測壓接頭、乳膠管和U形玻璃管，玻璃管內裝入適量清水，在有氣體通過阻火器時可測出阻火芯兩側的壓力差，既方便于測取各種數據，又可隨時檢查阻火芯的堵塞程度。本產品側蓋也可根據工況要求采用快開形式。
ZGB-II抽屜式阻火器部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 殼 體 | WCB | CF8 | CF8M | CF3M |
2 | 側 蓋 | WCB | CF8 | CF8M | CF3M |
3 | 阻 火 芯 | 304 | 304 | 316 | 316L |
4 | 密 封 件 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
5 | 雙頭螺栓 | 35CrMoA | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
6 | 螺 母 | 30CrMo | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 06Cr17Ni12Mo2 |
ZGB-II抽屜式阻火器性能規范
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||
檢驗驗收 | GB 5908-2005 石油儲罐阻火器、SY/T 0512-1996 石油儲罐阻火器 | |||
適用介質 | 原油、汽油和煤油等輕質油品氣體 | |||
ZGB-II抽屜式阻火器通氣量與壓力損失
公稱通徑 | 通氣量(m3/h) | 阻火器的通氣量應 不小于左列的規定 | 罐內壓力(Pa) | 壓力損失(Pa) | 阻火器流體壓力損失應不大于左列的規定 |
50 | 150 | 295 | ≤10 | ||
80 | 300 | 540 | ≤11 | ||
100 | 500 | 800 | ≤16 | ||
150 | 1000 | 980 | ≤20 | ||
200 | 1800 | 1300 | ≤26 | ||
250 | 2800 | 1765 | ≤36 | ||
300 | — | 2000 | ≤40 |
ZGB-II抽屜式阻火器外型尺寸
公稱通徑 PN(MPa) | 公稱壓力 DN(mm) | 尺寸 | |||
C | L | H | H1 | ||
0.6-4.0 | 50 | 114 | — | 210 | — |
100 | 150 | — | 284 | — | |
150 | 185 | — | 375 | — | |
200 | 230 | — | 445 | — | |
250 | 276 | — | 500 | — | |
300 | 276 | — | 500 | — | |
400 | 335 | — | 520 | — | |
500 | 400 | — | 550 | — | |
ZGB-II抽屜式阻火器結構圖
如果你需訂購我廠阻火器產品，咨詢時煩請說明公稱通徑，公稱壓力，阻火器外殼材質、阻火芯材料、使用介質、溫度、法蘭標準等，本產品如果使用在寒冷地區或介質凝固點高、易結晶，可根據需要在殼體部分或整體焊裝保溫加熱套，也可采用其它伴熱方式。我廠可根據用戶需求單獨提供波紋阻火芯件。
