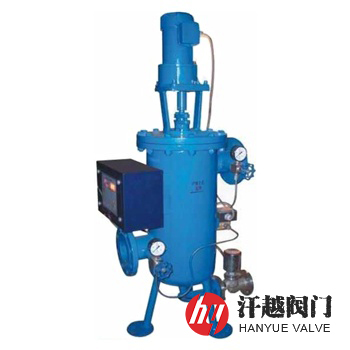

立式全自動清洗過濾器產品介紹
立式全自動清洗過濾器主要由主體和電控箱組成，其中主體結構是由殼體、濾芯、傳動軸、減速電機、壓差開關和電動排污閥等部件構成，而殼體是一個平蓋罐體，其上部為濁水腔，中部為清水腔，下部為排污腔，它的上側部有進水口，中側部有出水口，底部裝有電動排污閥，側面裝置有壓差開關。本產品外殼采用碳素鋼或不銹鋼板焊制而成，濾芯是不銹鋼密紋平織形濾網，清洗刷為毛刷或不銹鋼刷，具有不易形變、使用時間長、清洗效率高等特點。
立式全自動清洗過濾器隨機配備的智能控制箱設有時間設定裝置，可根據用戶要求設定自動清洗濾芯的時間周期，同時也可采用壓差開關控制，當其進出口差壓到達設定值時，電控箱發出信號驅動電機轉動，排污閥自動打開，排污口形成真空狀態，附吸在濾網上的雜質微粒被轉動的清洗刷清除，并通過自動排污閥排出，當過濾器進出口壓差回到正常狀態時，電機停止運轉，電動排污閥延時關閉，整個過程中，物料不斷流，實現了連續化、自動化生產。
立式全自動清洗過濾器部件材料
序號 | 部件名稱 | 材料名稱 | |||||
1 | 筒 體 | Q235B | 20# | 304 | 304L | 316 | 316L |
2 | 筒 蓋 | Q235B | Q235B | 304 | 304L | 316 | 316L |
3 | 法 蘭 | Q235B | Q235B | 304 | 304L | 316 | 316L |
4 | 清 洗 刷 | 骨質豬鬃毛、尼龍、不銹鋼 | |||||
5 | 刷 架 | 304 | 304 | 304 | 304L | 316 | 316L |
6 | 濾 筒 | 304 | 304 | 304 | 304L | 316 | 316L |
7 | 濾 網 | 304 | 304 | 304 | 304L | 316 | 316L |
8 | 密 封 件 | NBR、EPDM、PKM、PTFE、GRAPHITE | |||||
9 | 螺 柱 | 35CrMoA | 35CrMoA | 304 | 304 | 316 | 316 |
10 | 螺 母 | 35CrMo | 35CrMo | 304 | 304 | 316 | 316 |
11 | 排 污 閥 | CF8 | CF8 | CF8 | CF3 | CF8M | CF3M |
立式全自動清洗過濾器技術參數
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 | 2.0 |
殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
過濾器清潔時的壓力損失 | ≤0.018MPa | |||||
設計制造 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
連接法蘭 | JB/T 81、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等 | |||||
檢驗試驗 | SH/T 3411-2017、JB/T 7538-2016、HG/T 21637-2021 | |||||
過濾精度 | 100μm ~ 16000μm | |||||
清洗時間 | 10S ~ 60S | |||||
電控方式 | 交流三相380V/50Hz | |||||
立式全自動清洗過濾器外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸 | |||||
L | H | H1 | H2 | H3 | H4 | ||
2.5 ~ 25 (Class150)20 | 50 | 350 | 720 | 600 | 380 | 100 | 460 |
100 | 480 | 1000 | 840 | 500 | 100 | 660 | |
150 | 560 | 1320 | 1120 | 660 | 120 | 870 | |
200 | 640 | 1480 | 1240 | 700 | 120 | 1000 | |
250 | 700 | 1700 | 1460 | 820 | 140 | 1250 | |
300 | 920 | 2240 | 1920 | 1040 | 140 | 1550 | |
400 | 1120 | 2760 | 2360 | 1260 | 160 | 1910 | |
500 | 1400 | 3290 | 2790 | 1440 | 200 | 2300 | |
600 | 1600 | 3690 | 3140 | 1590 | 220 | 2600 | |

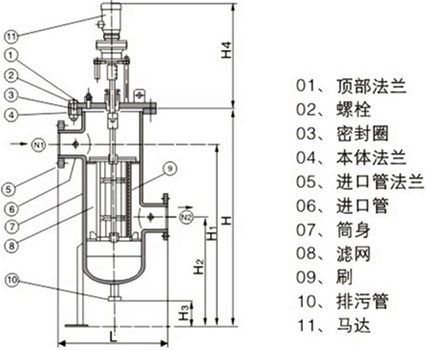

立式全自動清洗過濾器結構圖
如果你需訂購我廠自清洗過濾器產品，咨詢時煩請?zhí)峁┬吞枖?shù)據，公稱直徑、公稱壓力、殼體材質、濾網材質及過濾精度等，本產品自清洗控制方式有壓差、時間及手動三種，控制界面為數顯、旋鈕、開關，也可根據用戶不同需求，提供不同配置，以上提供的壓力、尺寸為常規數據，如需更高工作壓力，更大公稱通徑煩請來電咨詢！
