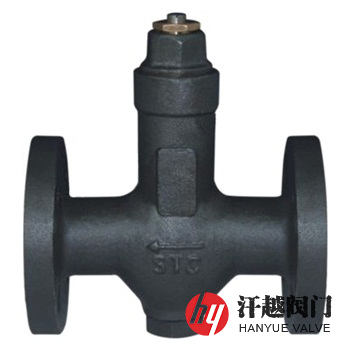

STC可調恒溫式蒸汽疏水閥產品概述
STC可調恒溫式蒸汽疏水閥是利用感溫體內化學物質對溫度的熱脹、冷縮以及狀態交換使得閥門自動開啟和關閉，從而達到可連續自動地排出冷凝水，并有效地阻止蒸汽的逸出之目的，其感溫體內裝有感溫混合物，它由感溫劑、飽和劑、穩定劑及填充劑組成，常溫下為固態，裝配好的蒸汽疏水閥有一定的開度，開始運行時，空氣和凝結水可以排出，隨著溫度的升高，感溫劑受熱膨脹，通過彈性密封件推動頂桿，使閥門開度變小，溫度繼續升高，感溫混和物由固態變為液態，產生了很大的膨脹力，使得閥門嚴密關閉，當凝結水溫度降低后，感溫物質冷縮，閥門又打開。本產品感溫混和物采用不同配方，分為三種排水溫度區間，不同規格，以滿足不同的要求，而同一只閥的排水溫度及排量又可用調節螺釘進行調節。
STC可調恒溫式蒸汽疏水閥部件材料
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
2 | 閥 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
3 | 感溫元件 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
4 | 調節螺釘 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
5 | 閥 座 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
6 | 閥 芯 | A276 430 | A276 304 | A276 304L | A276 316 | A276 316L |
7 | 過 濾 網 | A240 304 | A240 304 | A240 304L | A240 316 | A240 316L |
8 | 彈 簧 | A276 304 | A276 304 | A276 304L | A276 316 | A276 316L |
9 | 底部螺蓋 | A105 | A182 304 | A182 304 | A182 316 | A182 316L |
STC可調恒溫式蒸汽疏水閥性能規范
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
排水溫度 | A組65℃~100℃、B組95℃~135℃、C組130℃~165℃ | ||||
設計制造 | GB/T 22654-2008 蒸汽疏水閥 技術條件 | ||||
結構長度 | GB/T 12250-2005 蒸汽疏水閥 術語、標志、結構長度 | ||||
法蘭標準 | JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、ASME B16.5等 | ||||
檢驗試驗 | GB/T 12251-2005 蒸汽疏水閥 試驗方法 | ||||
STC可調恒溫式蒸汽疏水閥外型尺寸
公稱壓力 PN | 公稱通徑 DN | 尺寸(mm) | 參考重量 KG | |||
L | H | h | W | |||
10 ~ 40 (Class150)20 | 15 | 150 | 117 | 43 | 43.5 | — |
20 | 150 | 136 | 48 | 43.5 | — | |
25 | 160 | 136 | 53 | 43.5 | — | |
32 | 230 | 165 | 72 | 47.5 | — | |
40 | 230 | 170 | 72 | 47.5 | — | |
50 | 230 | 200 | 82 | 50.0 | — | |
65 | 230 | 200 | 82 | 61.5 | — | |
80 | 310 | 235 | 113 | 75.0 | — | |
100 | 310 | 235 | 113 | 155.5 | — | |

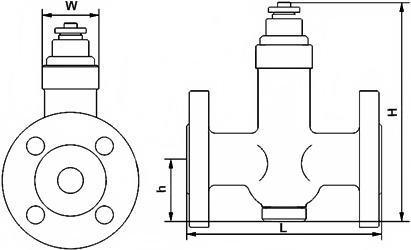

STC可調恒溫式蒸汽疏水閥結構圖
如你已訂購我公司生產的STC可調恒溫式蒸汽疏水閥后，如果疏水閥的排放物要排向大氣要保證排至安全點，排放的液體溫度可達到100℃。
